충북 청주 380kW급,
여러 공장동 지붕을 하나의 발전소로

충북 청주의 공장 단지에 380kW급 지붕 태양광을 시공했습니다. 건물이 여러 동으로 나뉜 현장이라, 동마다 지붕 방향과 음영을 따로 검토해 배치를 정했습니다.

01여러 동의 지붕, 건물마다 다르게 설계

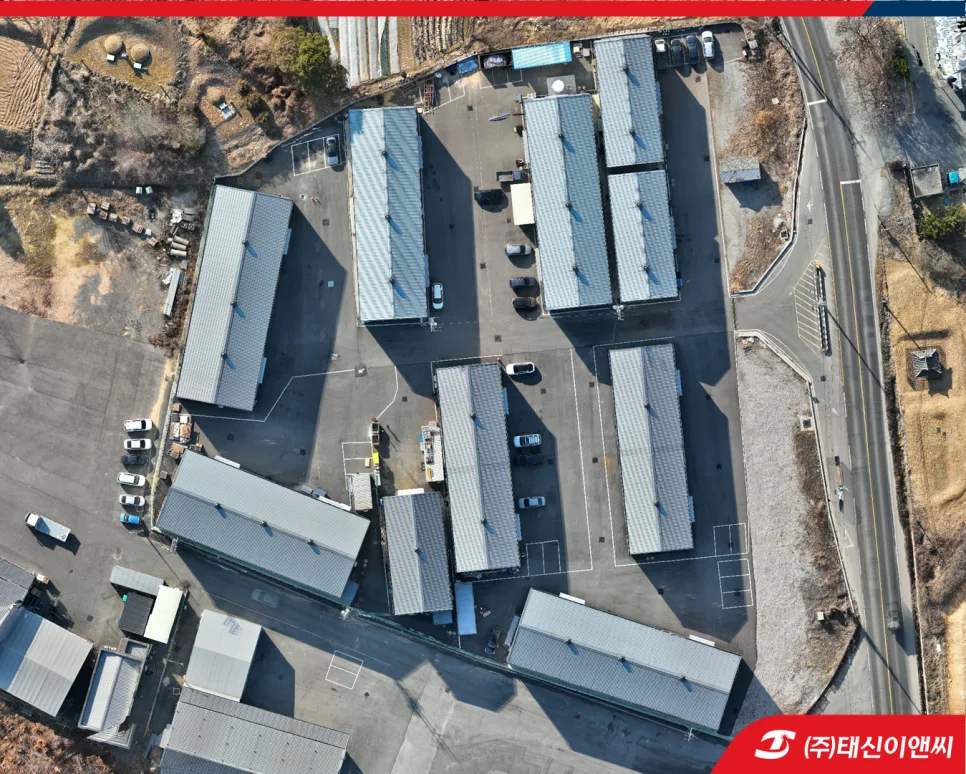

드론 촬영으로 공장 전체 배치를 확인한 뒤 건물별 구조와 지붕 방향, 그림자가 생기는 구간을 검토했습니다. 같은 단지 안에서도 동마다 발전 조건이 달라, 건물별로 나눠 설계했습니다.

02강풍을 고려한 구조물

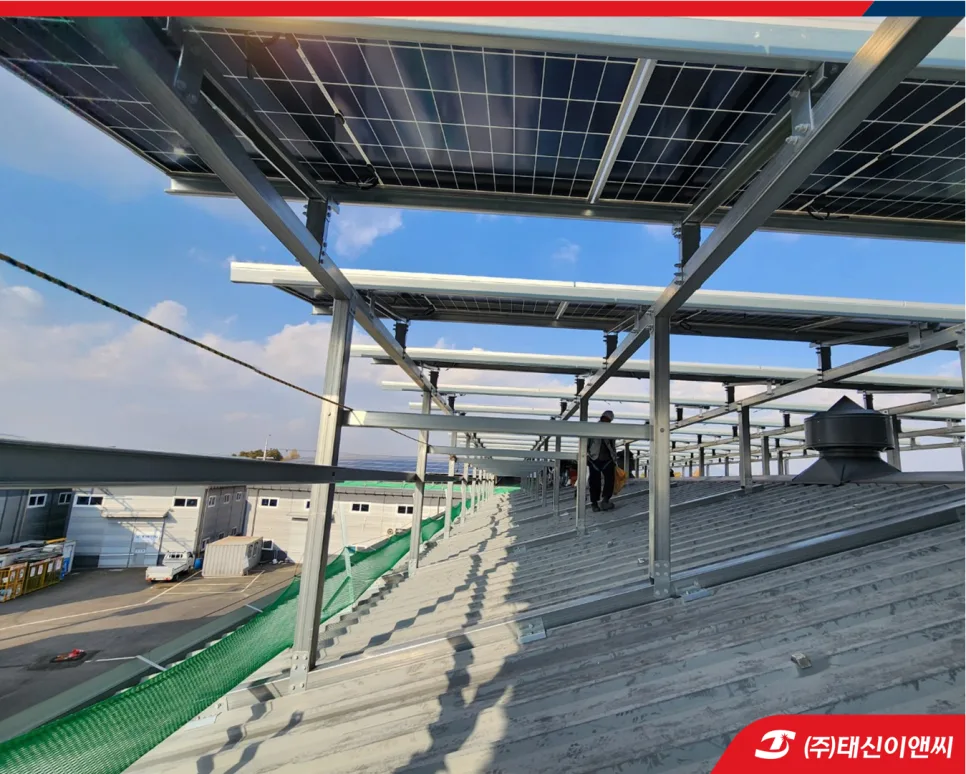

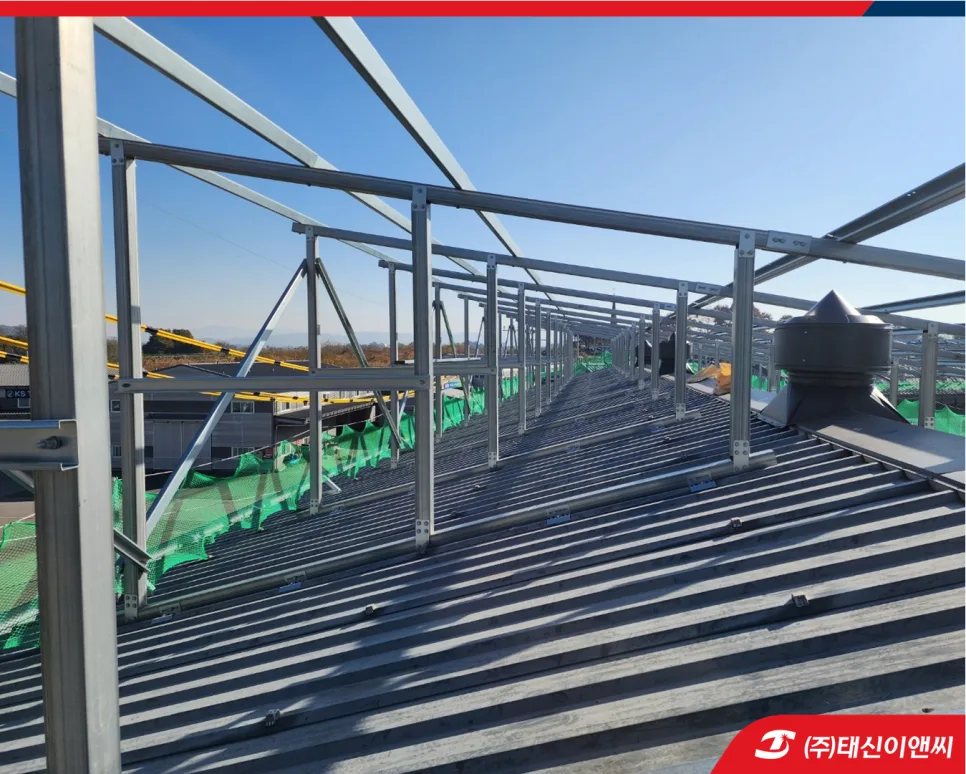

구조물은 태풍과 강풍에도 견딜 수 있도록 지붕 구조에 맞춰 설치했고, 연결부는 모두 견고하게 체결했습니다.

03모듈 설치

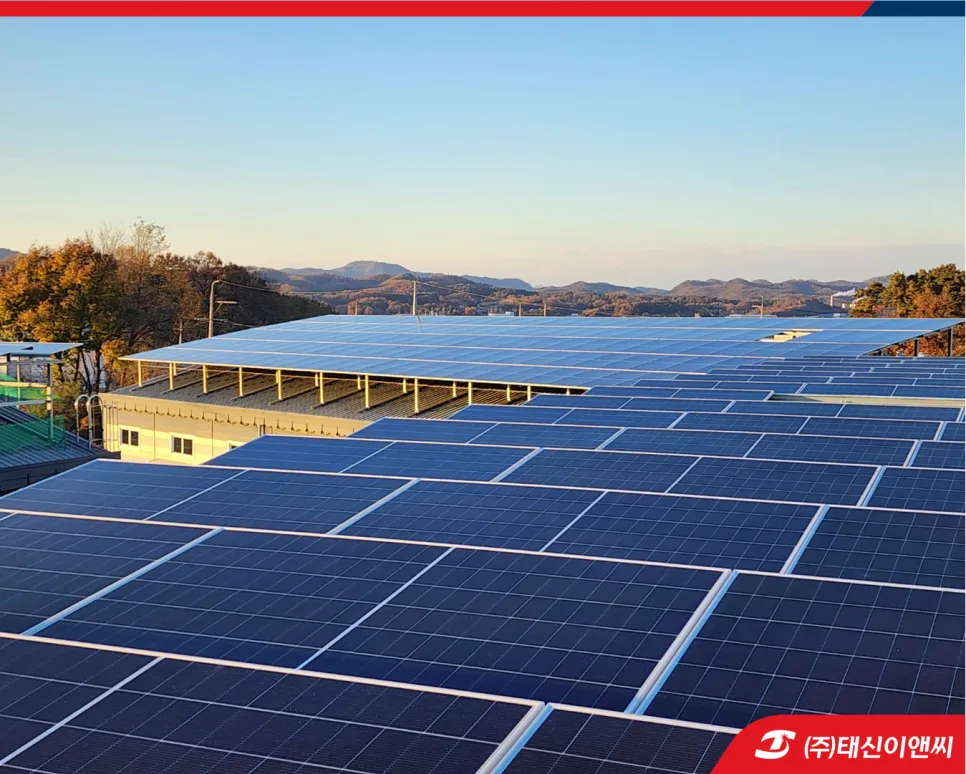

구조물 설치가 끝난 뒤 710Wp급 모듈을 차례로 올렸습니다. 간격과 배열을 일정하게 유지해 발전 효율과 유지관리를 함께 고려했습니다.

04접지·배선·인버터

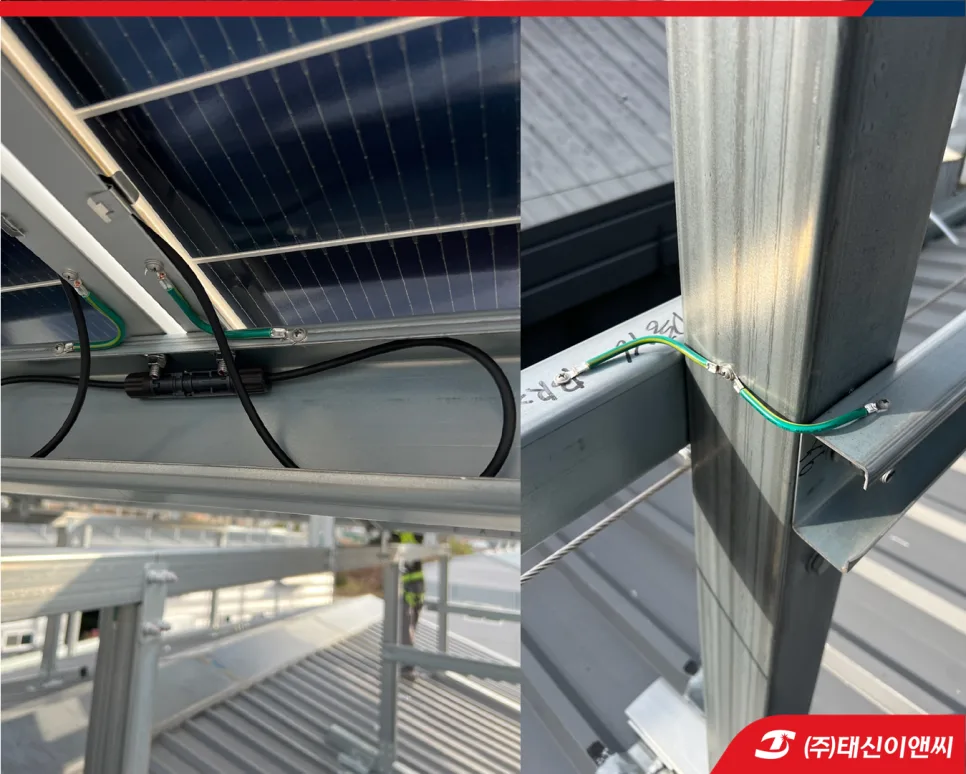

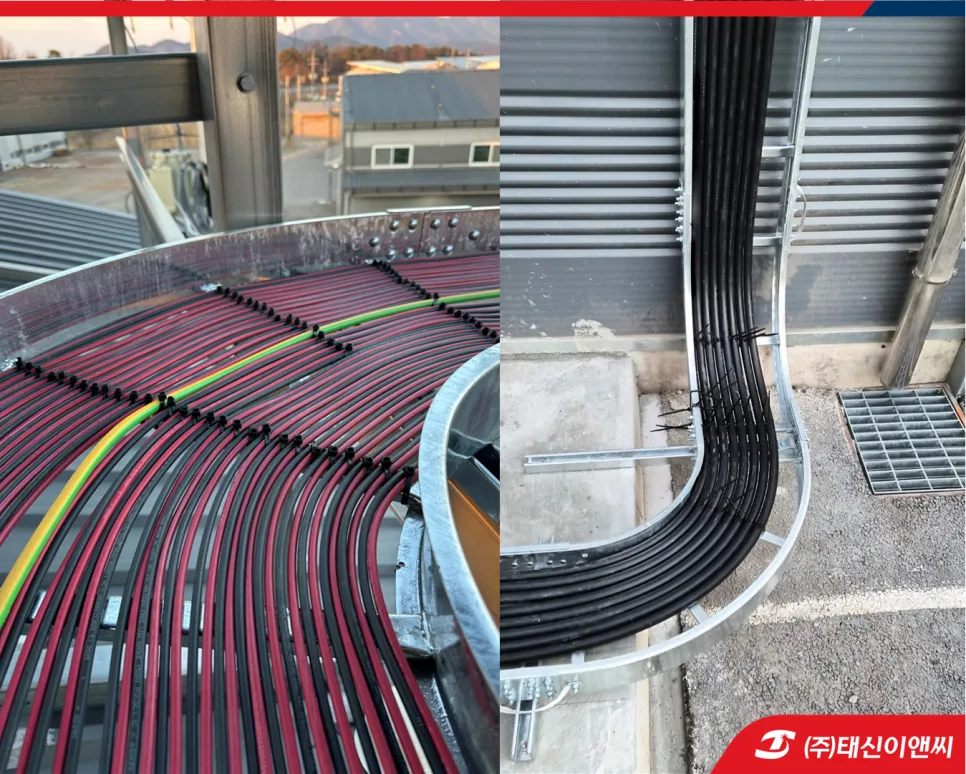

모든 구조물과 모듈 프레임을 접지선으로 연결해 낙뢰나 누설전류가 생겨도 안전하게 흐르도록 했습니다. DC 케이블은 트레이를 설치해 정리했습니다.

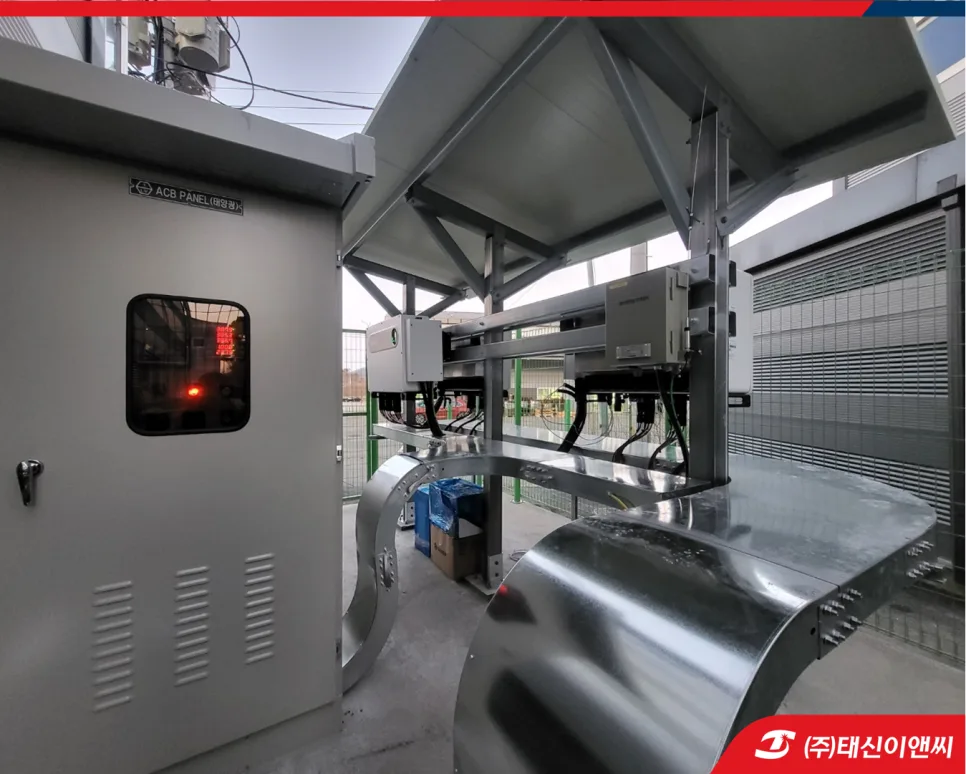

수배전반과 함께 125kW급 인버터 3대를 설치했습니다.

05단지 전체가 발전소로

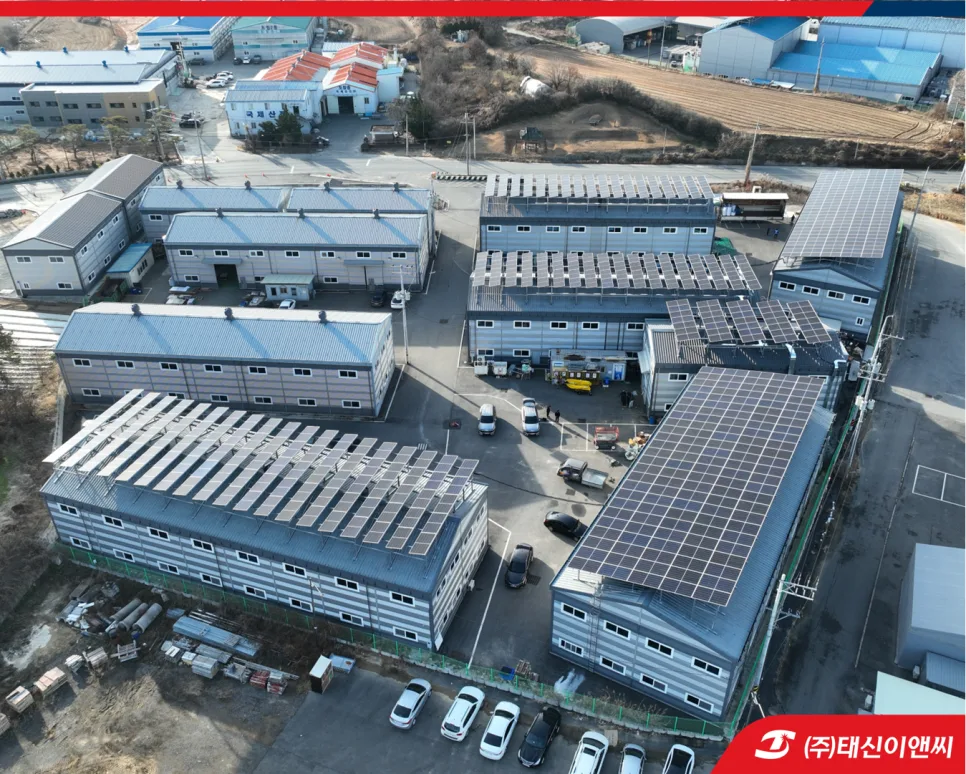

여러 공장동의 지붕이 하나의 발전소로 완성됐습니다. 별도 부지 없이 이미 있는 건물 공간을 활용한 사례입니다.
