경북 포항 2MW급,
대형 공장 지붕 태양광

경북 포항의 대형 공장 지붕에 2MW급 태양광 발전소를 시공했습니다. 규모가 큰 만큼 구조물 위치와 수평, 대용량 전기설비 구성이 공사의 핵심이었습니다.

01설치 전, 지붕 구조와 하중 확인

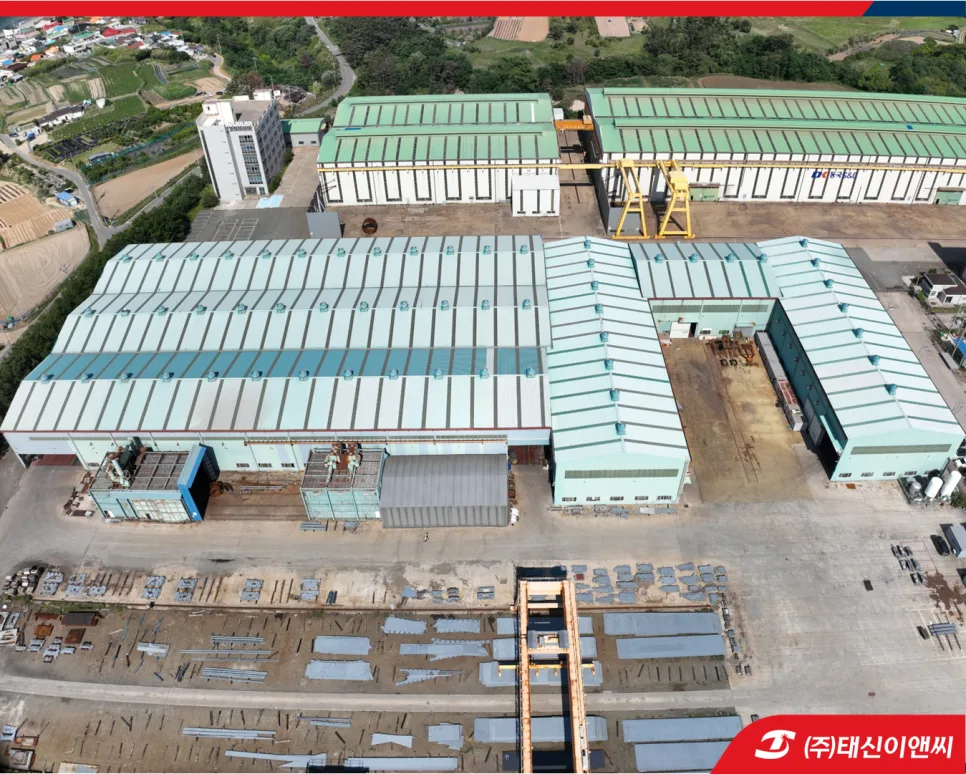

설치에 앞서 건물 구조와 지붕 상태를 먼저 확인했습니다. 지붕 구조와 하중, 모듈을 배치할 수 있는 면적을 검토해 설계를 정했습니다.

02정확한 위치와 수평을 맞춘 구조물

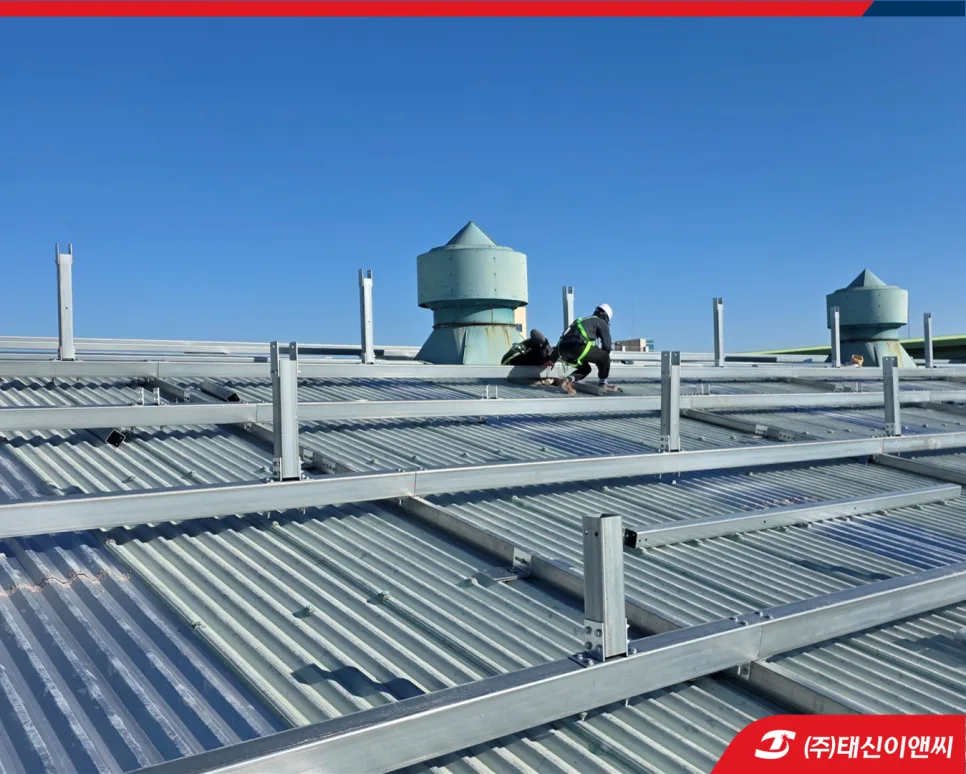

구조물은 강풍과 적설하중까지 고려해 시공합니다. 넓은 지붕에서는 위치와 수평이 조금만 틀어져도 모듈 배열 전체에 영향을 주기 때문에 기준을 맞추는 작업에 공을 들였습니다.

03모듈 설치

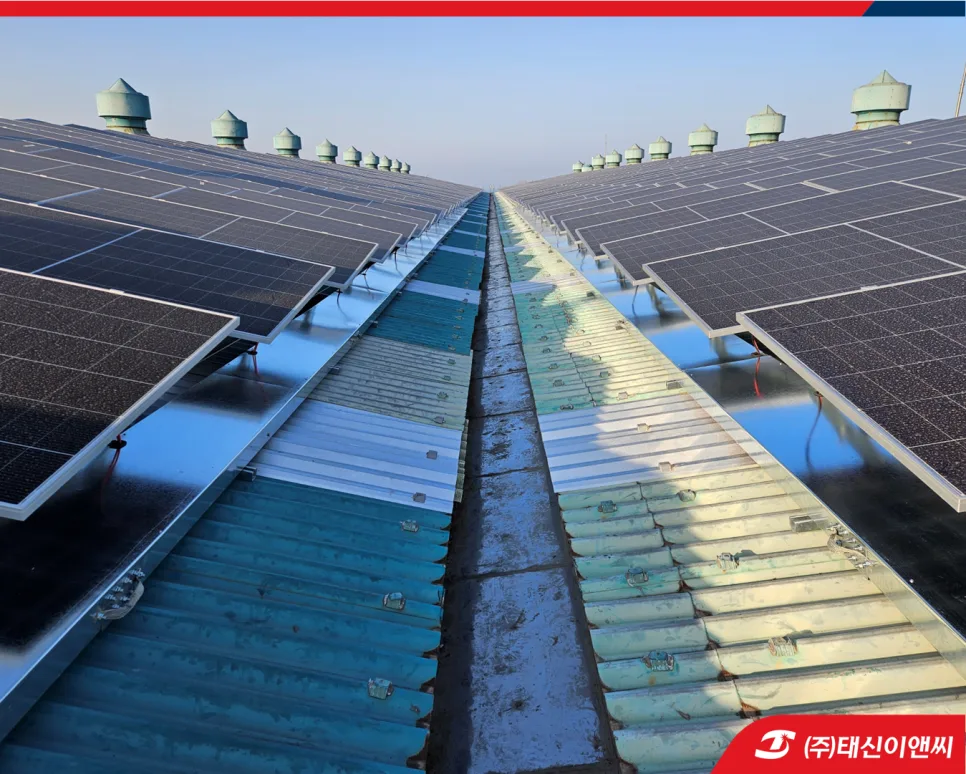

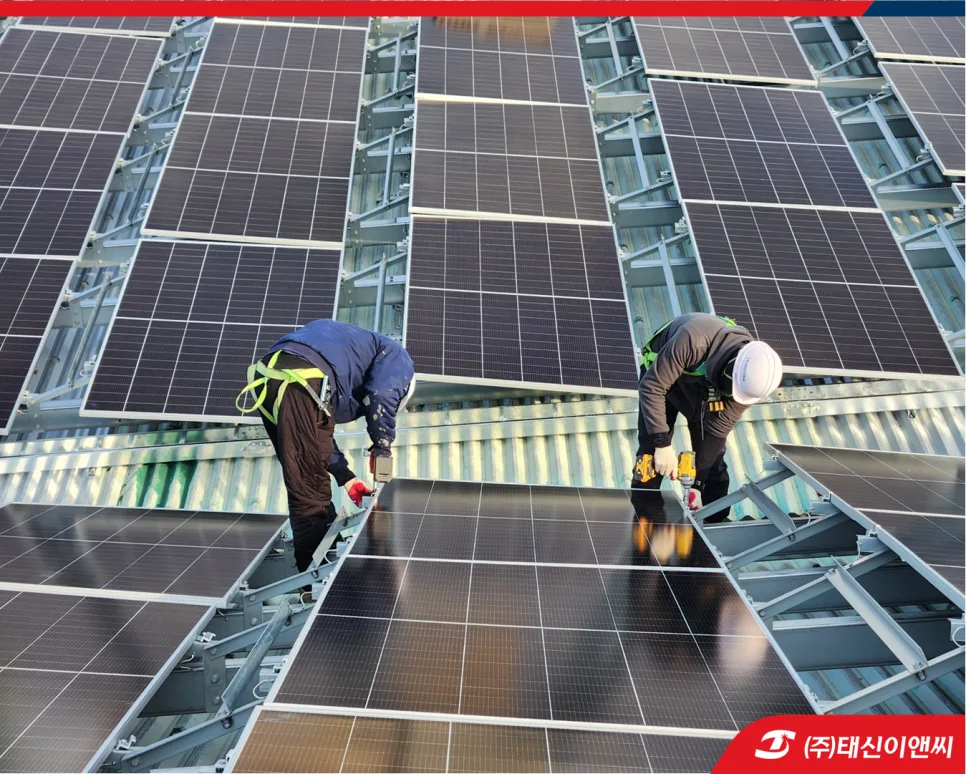

710Wp급 모듈을 구조물 위에 차례로 설치하며 간격과 체결 상태를 확인했습니다. 발전 효율과 유지관리 동선을 함께 고려해 배치했습니다.

04대용량 배선과 전기설비

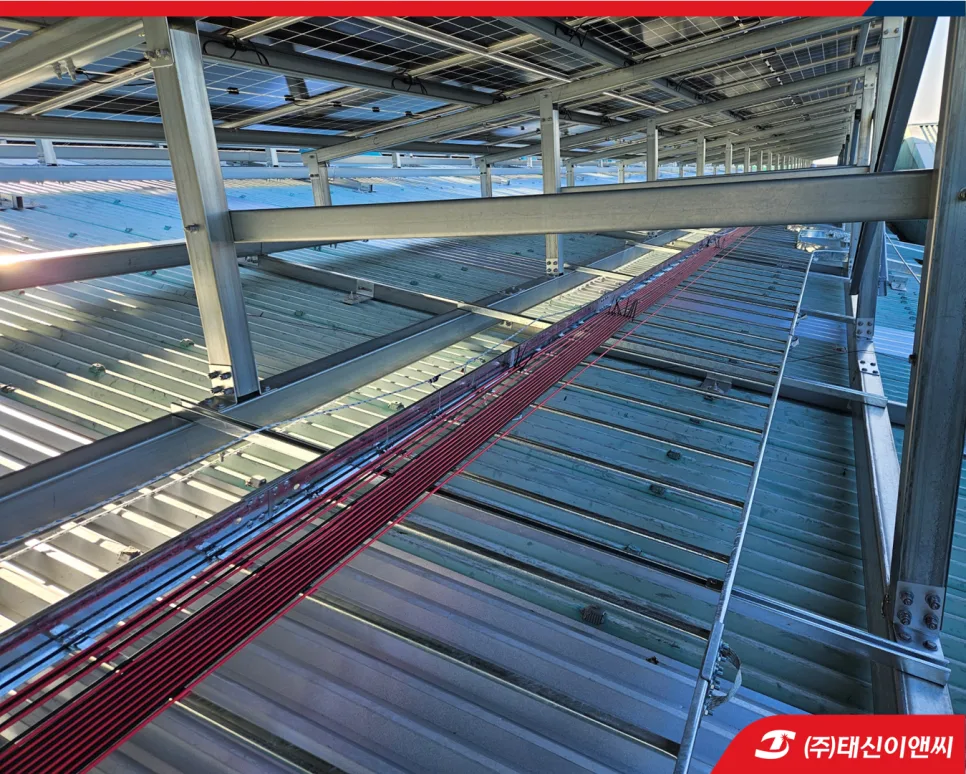

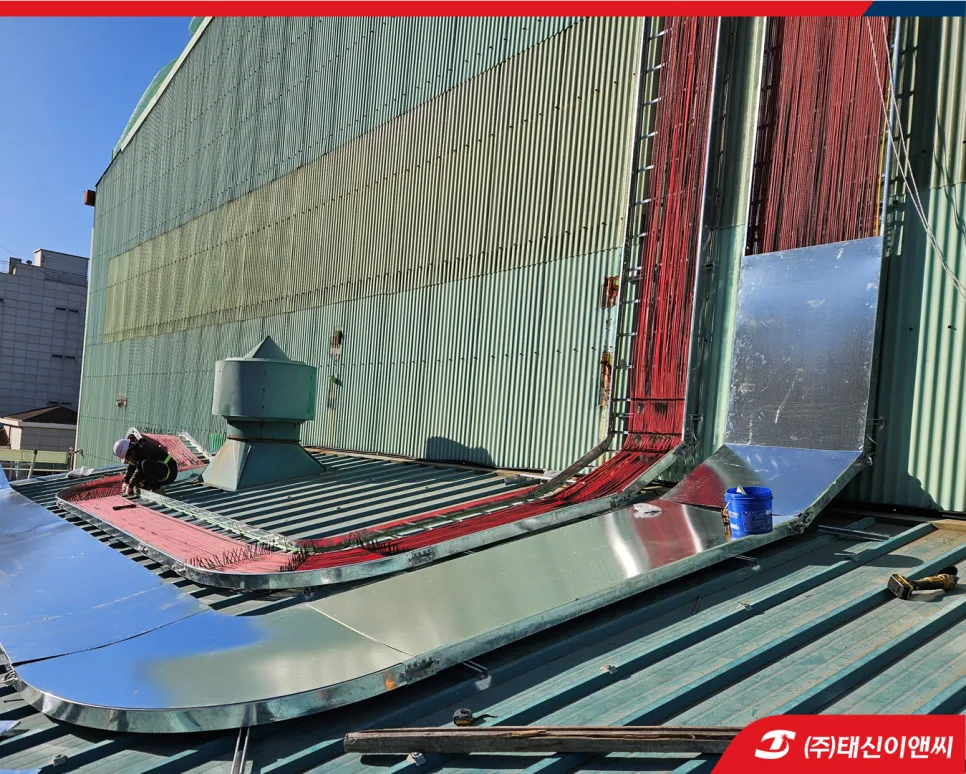

발전한 전력을 안정적으로 보내기 위해 케이블을 정리하고 전선로를 구축했습니다. 배선은 유지보수가 쉽도록 트레이를 따라 시공하고, 외부 환경으로부터 보호되도록 마감했습니다.

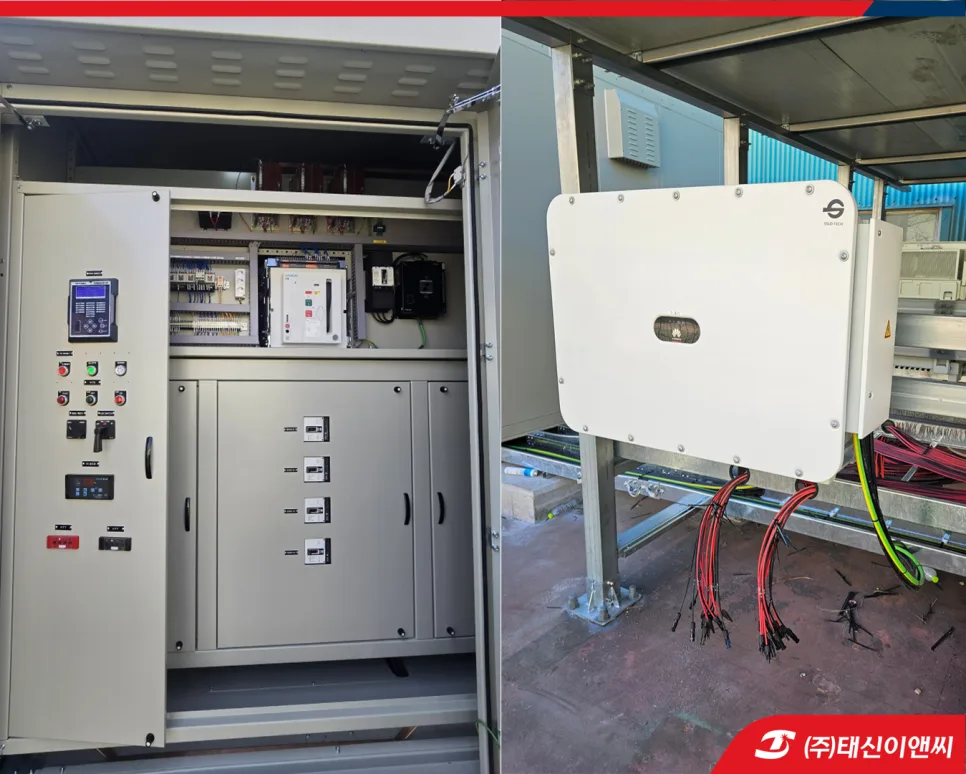

수배전반과 함께 대용량 인버터 7대를 설치해 지붕 전체의 발전량을 나눠 받도록 구성했습니다.

05드론으로 확인한 준공

모든 공정을 마친 뒤 드론으로 발전소 전체를 확인했습니다. 넓은 공장 지붕을 고르게 활용해 배치했고, 준공 뒤에도 안정적으로 발전하고 관리할 수 있도록 마무리했습니다.
